扣緊螺母是一處防松型螺母,但是它不能單獨使用,只能起一個配合作用。比如說一根螺紋桿上,擰一個細牙螺母后,為了防止松脫,可以再擰一個扣緊螺母在后面,這樣就可以起到很好的防松作用了。如果要松開的話,就得先將 細牙螺母和扣緊螺母各自向相反的方向松開一定的距離后,才可以拆下扣緊螺母,如果不分開,扣緊螺母是不好卸下來的。 細牙螺母本身也是為了防止松動而設計的,再加上扣緊螺母的配合使用,就能起到很好的防松效果,這二種螺母互相配合是一種最佳的搭配,下面我們就分別來介紹一下不銹鋼扣緊螺母和不銹鋼細牙螺母這二款產品。 扣緊螺母屬于輕量化的產品,它相比于標準螺母,重量輕了大約30%,而不銹鋼扣緊螺母是使用最多的,航空的汽車產業上都會用到不銹鋼扣緊螺母,只是扣緊螺母的規格選擇并不是很多,主要的規格有M6/M8/M10M/M12M/M14M/M16M/M20/M24這八項,下面我們就將這八款不同規格的扣緊螺母的技術圖紙進行分析。
最左邊的圖紙是M6不銹鋼扣緊螺母實物圖,它的材料是SUS304,可用在M6的螺桿上,從圖紙中我們可以看出,扣緊螺母的設計跟普通螺母是完全不一樣的,它在內徑上多了一圈金屬的卡,這些卡片是和外六角形成一個整體的,金屬卡高低不平,有點類似于鋸齒的排列,當普通螺母擰好后,再將這個扣緊螺母順著螺紋再擰緊,內圈中的卡片就會卡在螺紋的凹槽內,緊緊的和螺紋的線徑相咬合,就形成了防松結構。中間的規格是M8不銹鋼扣緊螺母,對邊尺寸是和普通螺母一樣,都是在13毫米,只是厚度要薄一些。右邊的規格是M10的不銹鋼扣緊螺母,對邊也和標準一樣,17毫米是GB6170的技術參數。

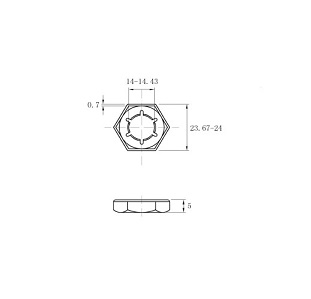

最左邊的是M12扣緊螺母標準技術參數,它的對邊是19毫米,這個跟GB52的老標螺母一樣的尺寸,同樣也是厚度比較薄。中間的規格是M14的扣緊螺母標準,最右邊是M16的扣緊螺母標準。

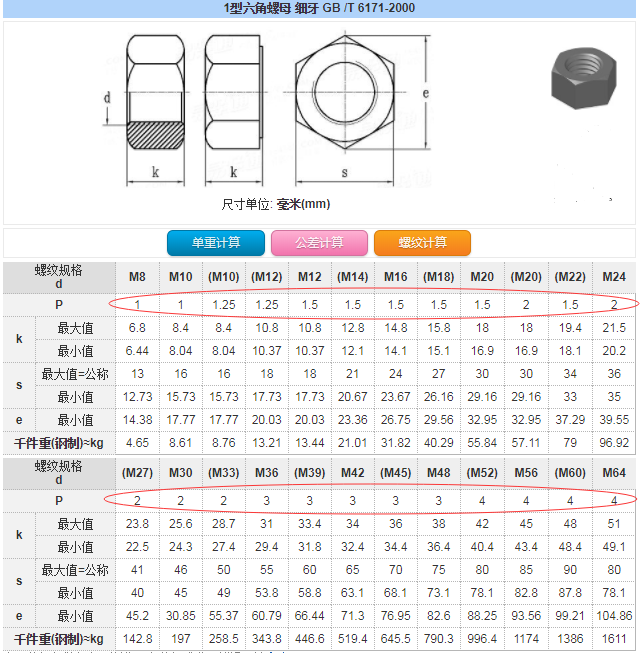

最左邊的扣緊螺母規格是M20,最右邊的扣緊螺母規格是M24,基本上,扣緊螺母的規格就以上整理的這八款規格了,需要核對技術參數的可以參考。 細牙螺母的外觀和生產工藝和標準的螺母都一樣,不管是六角螺母還是其它蓋帽等,不同之處只是螺紋是細牙的。細牙螺母多用在調整旋轉或一直處在運動中的位置,細牙螺母的牙距和標準牙距相比,它更加不容易松脫,所以它的防松效果要比標準牙好得多。細牙螺母的牙距間隙都很小,所以它還能起到一個調節的作用,像一些機床上軸的運動調節,就可以采用細牙螺母,它因?yàn)槁菥嗟男¢g隙,所以能保證調整的精度。 螺牙螺母安裝時,要比標準螺母慢,因?yàn)檠谰嗟脑颍偸呛茈y對準一個垂直度讓螺母順暢的擰入,所以細牙螺母要仔細對準螺紋后慢慢旋轉,當咬合到一到二個螺紋扣后,再使用電動工具快速安裝就可以了。 細牙螺母最常見的用途不是機械設備,而是汽車輪轂螺母,基本上汽車輪轂螺母的牙距都是細牙的,主要規格:M12 M14 M16 M18 M20 M22 M24 M30,表面達克羅處理或是鍍鋅處理,材料等級有4級、8級、10級,而汽車上用的輪轂螺母就是10級的。國為汽車一直處在運動狀態,所以采用細牙能防止螺母松動出現安全事故。細牙螺母的牙距基本上都是1.5牙或1.0牙。 和常用的螺母相比,輪轂細牙螺母的厚度要比標準的螺母顯得厚,而且輪轂細牙螺母還會有一個明顯的臺階或是一個比較明顯的倒角,并且還會加上一個法蘭,這樣就形成了多重鎖緊功能。 不銹鋼細牙螺母的標準是按照國標GB/T6171來生產,每一個規格都會對應一個牙距的標,下面的圖中就列出了每個規格不同牙距的參數,要注意我用紅色線條圈住的部分。
以M8為例,在國標中,它的標準牙距是1.25,這個1.25毫米指是的二個牙之前的距離,而在細牙標準中,它只有1毫米,同樣M10的細牙螺母標準也是這1毫米,還有一個標準是1.25毫米,而在標準粗牙中,M10的牙距是1.5毫米,足足小了0.5毫米了。再看M12的規格,表中列出了二個數據,一個是1.25毫米的牙距,一個是1.5毫米的牙距,而它的標準牙距是1.75毫米,也是相差不少。再看看M16的細牙,它的牙距也只有1.5毫米,而標準牙是2毫米。 不銹鋼細牙螺母的材料有SUS304細牙螺母和SUS316細牙螺母二種,正常來說,304不銹鋼細牙螺母要常見一些,庫存現貨基本上都有,而316不銹鋼細牙螺母就不怎么用到了,所以有沒有庫存要看是什么規格,用戶可直接電話聯系0510-82446170進行查閱。 |
