其實T型螺栓和U型螺栓根本不是一個類型的產品，把它們二個螺栓放在一篇文章里來介紹，其實是因為二個產品的名稱有點類似，在緊固件產品中，前面用一個字母來描述 一個螺栓的情況并不多見，而其中最具代表性的產品就是這個T型螺栓和U型螺栓了。 T型螺栓(錘頭或錘型螺栓)的材料目前只提供二種，一種是8.8級碳鋼T型螺栓，表面黑色或鍍鋅。另一種是不銹鋼304T型螺栓，表面本色。316材料目前沒有生產計劃。T型螺栓主要用在型材上安裝使用，它的頭部形狀就是一個T型，在型材滑動后可以固定，螺紋處多采用法蘭螺母與之配套，旋轉螺母時，T型螺栓的頭部卡在型材的槽內，螺栓不會同心轉動，十分便于安裝。T型螺栓 的國標代號用GB/T37來表示，中文全稱為T型槽用螺釘，簡稱為T型螺栓，它的螺紋直徑從M5到M12，而市面流的規格多為M6、M8、M10這三種，長度就比較多了，根據設計要求從10毫米到100毫米不等。下面我們來看一下這三款常見的規格技術圖紙有哪些要點。

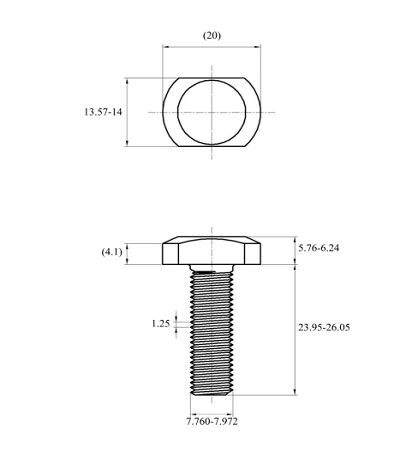

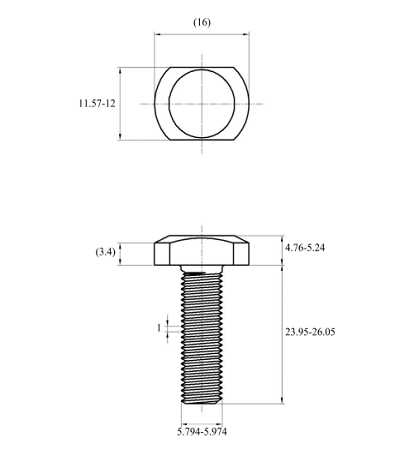

左上圖規格為M6*25的T型槽用螺栓，右邊為M8*25的T型槽用螺栓，二款規格，螺紋長度一致，區別在于頭部的對邊和最大外徑，限于篇幅，M10T型螺栓就暫且不上圖了。 U型螺栓也稱為管卡，它就是一個U字型的狀態，兩頭螺紋。主要用于管道的安裝，材料和T型螺栓一樣，有碳鋼鍍鋅U型螺栓304不銹鋼U型螺栓兩種選擇。U型螺栓在使用中直接卡在管道上，另一頭就可以連接其它零件，然后用螺母鎖緊，根據安裝的形態，也稱為騎馬螺栓。U型螺栓的國家標準：JB/ZQ4321-1998。 我們同樣來二張M6和M8的U型螺栓技術圖紙，這樣才能比較直觀的剖析產品的特點。

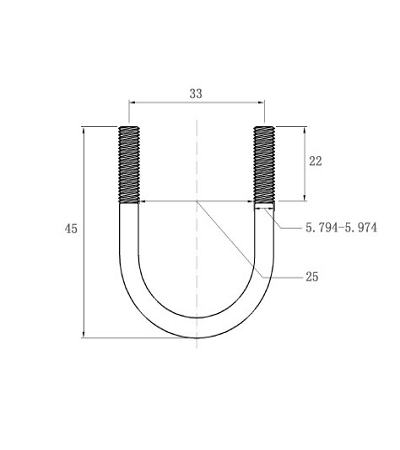

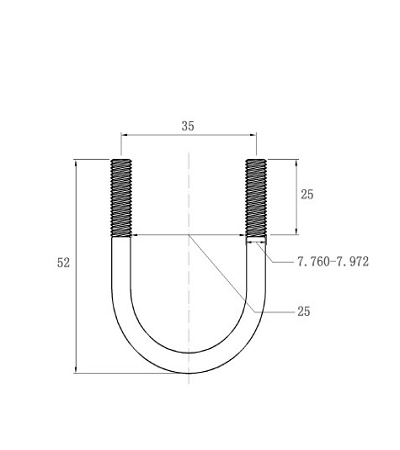

左邊規格為M6*25的不銹鋼U型管卡，它的螺紋是M6，開口33包含桿徑，主要用于直徑為25毫米的管道使用，將它卡在管徑上，另一邊再擰上螺母，安裝就完成了。右邊的規格是M8*25的，螺紋直徑M8，同樣也是用于25到30毫米的管道上。 U型螺栓在緊固件是的位置有些特殊，主要體現在它的形狀和描述它的具體規格的方式。我們描述一顆螺栓，無非就是螺紋直徑加上長度就可以了，但是U型螺栓它是卡在管道上使用的，對于U型螺栓開口尺寸以及卡住的長度均有不同的要求，所以并不能簡單的用螺紋直徑加上長度來描述一顆U型螺栓。 U型螺栓在剛面世時，由于它的安裝方式而被稱為騎馬螺栓，因為它就向一個馬鞍一樣騎在管道上，可能覺得這個名稱實在是跟這種金屬緊固件太不協調，后來在標準的制定中，按照它的形狀起各為U型螺栓。

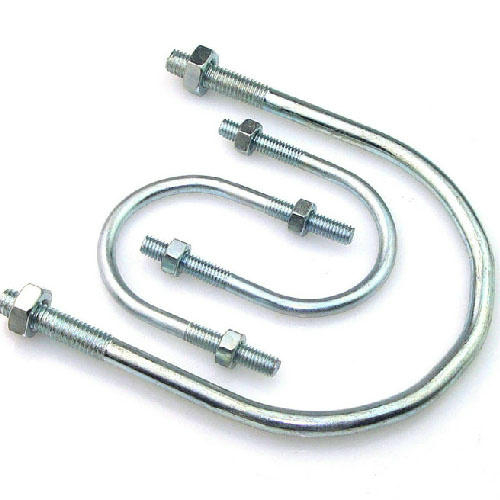

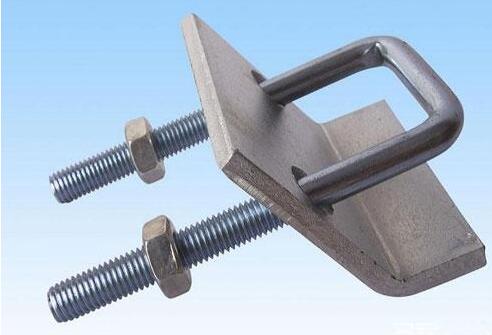

上圖中就是一個標準的U型螺全實物圖，它就是采用一根材料直接彎曲為U字型，尾部二端生產出螺紋，將它卡在一根圓管上，在螺紋端大將卡片裝入，擰緊螺母就形成鎖緊了。要清楚的描述這一顆U型螺栓的規格，首先是材料，這個倒是跟常用螺栓沒什么區別，用于生產U型螺栓的材料無非就是碳鋼和不銹鋼二種。材料描述的方式和常規螺栓是一樣的。然后就是螺紋的直徑，和常用螺栓一樣，U型螺栓的二端螺紋規格也分為不同的大小，常用的螺紋直徑是從M6開始，基本到M12以上就不常用了，所以U型螺栓的螺紋規格并不是太多。然后就是它的跨度尺寸，也就是彎曲下來的這個空間，這個空間是根據管道的直徑來的，管道多粗，這個空間就多大，它的公差是采用的正公差，比如是管管直徑是80毫米，那么這個空間尺寸會在85毫米左右，這是為了方便U型螺栓卡入管道上。除了這個空間的直徑，U型螺栓的度高也是一個需要注明的尺寸，將U型螺栓卡入管道后，露出來的螺紋有多長，取決于后期要在它上面連接什么樣的零件。 U型螺栓使用范圍很廣，特別是在戶外的建筑安裝和輸送設備中使用量很大，根據使用環境的不同，也并不僅僅是只有U型這一種形狀，也有方形或是三角型的同類產品，只是U型螺栓是這些形狀中比較常見的一種。比如下面這款四方騎馬螺栓，其實我們還是稱為為U型螺栓。
通常來說，U型螺栓材料如果是碳鋼的，它是不分級別的，我們一般會采用Q235的普通材料來生產，表面大多數會電鍍鋅處理。有些電力設施中，由于使用的環境比較重要，需要U型螺栓具備一定的強度等級，我們會采用45材料來生產，由于是在戶外使用，我們還會將U型螺栓進行熱鍍鋅處理，當然這都是根據用戶的實際要求來供貨，并不是統一執行的強制標準。如果是不銹鋼材料，我們采用的都是SUS304材料居多，而316的U型螺栓，目前還沒發現市場上是有現貨的，如果需要訂購316材料的不銹鋼U型螺栓，則需要提前下單，安排生產。 |
